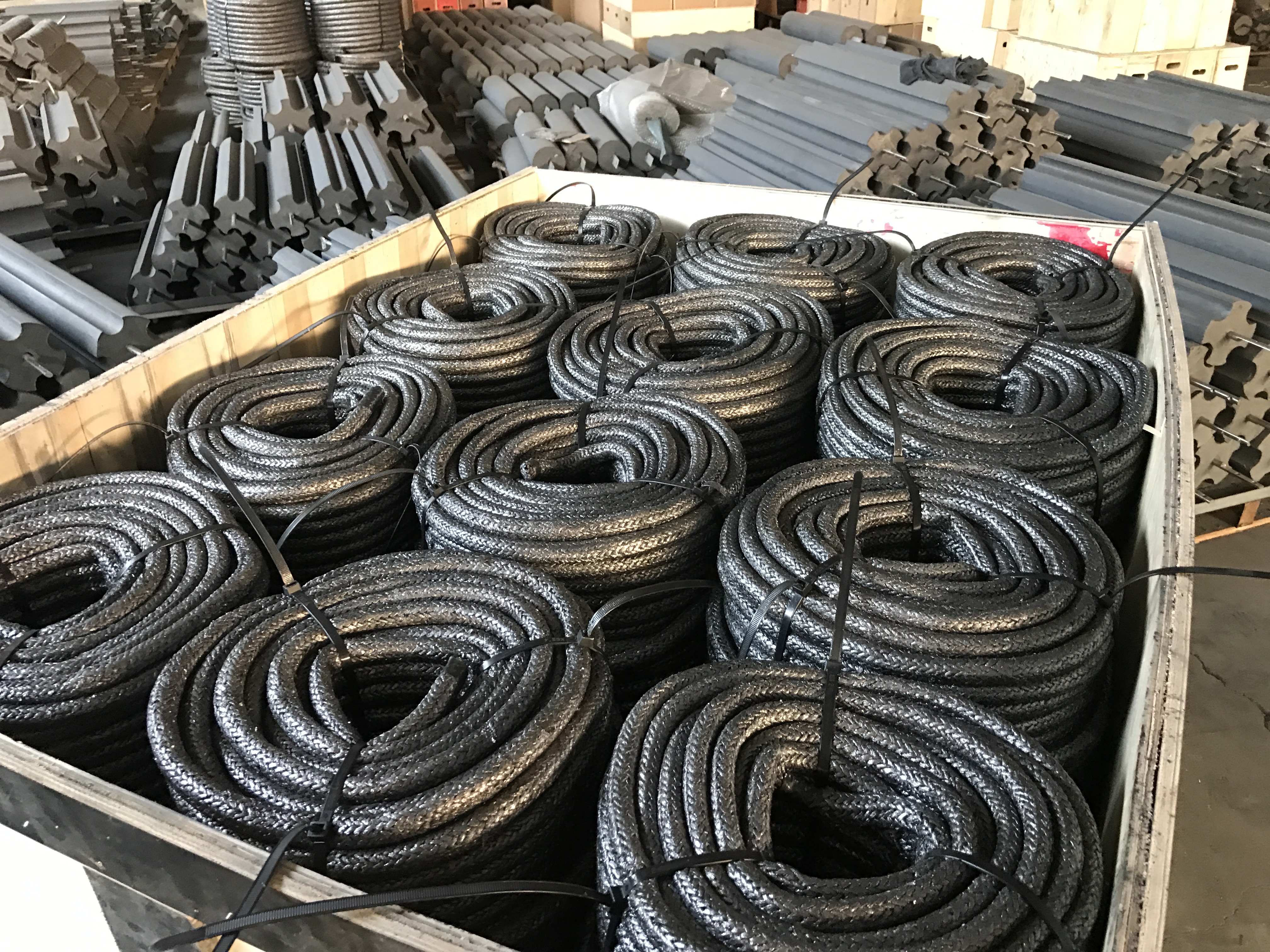

石墨基柔性接地体 柔性石墨基复合接地体 路杆塔柔性接地带 石墨接地扁线

石墨基柔性接地体抗腐蚀、不生锈、柔性、高炭导电石墨线层构成，属复合材料导电体，抗腐蚀，接地电阻稳定，大电流冲击不反击、不损坏、电阻不变。耐高低温，使用寿命长30年，适合变电站、输变电线路、电气设备地网使用，安装使用不受环境气候条件限制，免维护，节省材料、经费。
一、接地石墨缆主要技术指标：
1、固态电阻率：0.004653Ω.m
2、接地电阻：≤0.5Ω
3、冲击电流耐受：ΔR%≤0
4、工频电流耐受：ΔR%≤0
5、高温性能：1000℃
6、低温性能：-60℃
7、抗压强度：≥1200Mpa
8、抗拉强度：≥800M
9、石墨线层的表面摩斯硬度：1-2
10、埋地表面年平均腐蚀率：0.00001
二、接地石墨缆规格：
1、水平体：每根直径18mm（±1），长度5000mm。
2、垂直体：每根直径18mm（±1），长度2500mm。
3、垂直体直径的扩大：可根据用户设计要求增加根数。
三、接地石墨缆用量计算：
接地石墨缆性能如同直径18mm的镀锌圆钢，在计算用量时可按18mm圆钢的用量计算。
四、接地石墨缆安装施工要求：
1、按图纸设计要求进行。
2、在长方的技术指导下安装施工。
3、接地体沟底要平，用细湿土埋，分层夯实。
4、在高电阻土壤中，如达不到电阻要求时，要采取降阻措施，直至达标。
5、连接处要牢固，焊接尺寸是接地体直径的10倍。
6、禁止利用利器刮伤石墨导电层。
7、穿越路基时要用钢管套护。
8、焊接处要采用导电沥青胶防腐蚀措施，并用石墨线或石墨线带、缆与两边的石墨层连接牢固。
